超声弹性模量测量仪-51 |
|
| 产品型号：超声弹性模量测量仪 |
|
具体情况请与我联系！
|
| 供应商联系方式：www.weld21.com |
| 公司名称：焊接21世纪－－中国焊接器材网 |
| 总 经 理：焊接21世纪
|
| 联 系 人：焊接21世纪 手机：010－81762078 |
| 地址：北京市昌平北七家桃园公寓11-E-14 |
| 电话：010－81763321 69752189 |
| 【给他留言】 【定购此产品】 【该会员专卖店】 |
|
|
 |
产品介绍 |
|
测量原理与系统组成

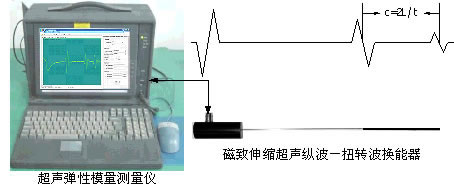

超声弹性模量测量仪在固体材料中激发超声纵波或扭转波，自动测量声波在试样中的传播速度，根据材料弹性模量与传播速度及材料密度之间的固有关系，计算得到材料的弹性模量.超声弹性模量测量系统由换能器和基于微机的测量仪组成。测量仪以工业微机为核心，包括超声脉冲收发卡、高速数据采集卡和基于Windows98的弹性模量测量系统软件，可实现弹性模量计算、通用数字示波器和数据管理等功能。仪器功能完善、人机界面友好且使用方便。利用磁致伸缩效应及其逆效应研制的磁致伸缩超声换能器可分别激发出超声纵波和扭转波，该换能器适用于直径小于10mm的小尺寸试样，即可用于杨氏模量测量、也可用于切变模量测量。
技术指标 材料弹性模量测量
杨氏模量测量范围：10～400GPa
切变模量测量范围：10～400GPa
测量重复性：<1%
响应时间：<1s
虚拟数字示波器
采样频率：2MHZ～100MHZ/Cha，8bit分辨率
双通道（另有外触发通道）
波形存储，深度：64k/Cha
多触发方式、多触发电平、AC/DC/GND耦合方式
测量过程
1）采用钎焊或胶粘方法联接试样的前端面(圆面)与磁致伸缩超声换能器声导杆端面；
2）利用超声弹性模量测量仪软件采集波形；
3）选择计算方法；
4）选中反射波形，点击“计算”按钮，即可得到弹性模量数值。 试样制备工艺建议
1、若被测材料有 的线材，按要求长度截断后，车削出 的小圆柱即可。
2、若被测材料为板材或大直径棒料，可依据已有加工条件进行加工，参考工艺如下：工艺方法1：车削法
1）由电锯切出 的长方形；
2）多次分段车削外圆至 ；
3）用无心磨床磨外圆至 ；
4）按长度 截断并车平两端面，并车削出 台阶；工艺方法
2：线切割法
1）在线切割机床上切出 细长杆；
2）用无心磨床磨外圆至 ；
3）车平两端面，并车削出 台阶；
|
|
|
 |
